《直流力矩電機》
90LYX系列稀土永磁直流力矩電動機說明書
90LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數：
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
90LYX01 |
0.7 |
2.5 |
27 |
67.5 |
750 |
0.4 |
1.4 |
12 |
16.8 |
—— |
|
90LYX02 |
0.7 |
1.5 |
48 |
72 |
750 |
0.4 |
0.8 |
20 |
16 |
—— |
|
90LYX03 |
2.2 |
6.2 |
27 |
167.4 |
630 |
0.85 |
2.5 |
12 |
30 |
1.5 |
|
90LYX04 |
2.2 |
3.6 |
48 |
172.8 |
630 |
0.85 |
1.4 |
20 |
28 |
1.5 |
|
90LYX05 |
3.2 |
7 |
27 |
189 |
480 |
1.3 |
2.8 |
12 |
33.6 |
1.9 |
|
90LYX06 |
3.2 |
4.2 |
48 |
201.6 |
480 |
1.3 |
1.6 |
20 |
32 |
1.9 |
|
90LYX07 |
4.2 |
8.7 |
27 |
234.9 |
460 |
1.7 |
3.5 |
12 |
42 |
2.4 |
|
90LYX08 |
4.2 |
4.4 |
48 |
211.2 |
460 |
1.7 |
1.8 |
20 |
36 |
2.4 |
三、 外形及安裝尺寸：
1．組裝式

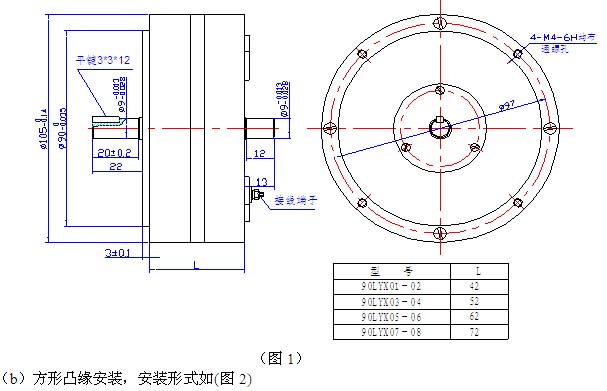

（a）端部止口及螺孔安裝，安裝形式如（圖1）
