《直流力矩電機》
55LYX系列稀土永磁直流力矩電動機說明書
55LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成。具有快速響應，低轉速，大力矩。特性線性度好，力矩波動小等特點，而且結構簡單，緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可提供伺服驅動器，形成高精度寬調速伺服系統。
二、 技術參數：
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
55LYX01 |
0.42 |
8.9 |
12 |
106.8 |
2000 |
0.14 |
2.97 |
4 |
11.88 |
0.5 |
|
55LYX02 |
0.42 |
4.2 |
27 |
113.4 |
2000 |
0.14 |
1.4 |
9 |
12.6 |
0.5 |
|
55LYX03 |
0.84 |
11 |
12 |
132 |
1500 |
0.28 |
3.7 |
4 |
14.8 |
0.76 |
|
55LYX04 |
0.84 |
5.6 |
27 |
151.2 |
1500 |
0.28 |
1.87 |
9 |
16.83 |
0.76 |
三、 外形及安裝尺寸：
1．組裝式

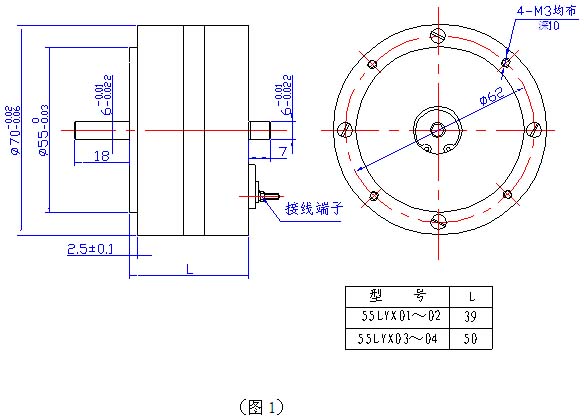

（a）端部止口及螺孔安裝，安裝形式如（圖1）
