《控制電源系列》

MD、MF、MP系列模塊電源產品簡介

MD系列模塊化電源是一款小型化、高功率密度、低成本的工業級電源模塊；

MF系列模塊化電源在MD系列模塊的基礎上增加了輸入PFC功能、輸出電壓模擬量調節功能

、輸出電流模擬量調節功能、模擬量開關機等功能，為客戶提供了更優異的產品性能。

MP系列模塊化電源同時具有輸入PFC功能、通訊功能，通訊接口默認為RS485。

客戶可以方便的使用上位機設置電源的輸出電壓、電流、開關機、過壓過流保護點等參數，

同時可以實時采集電源的輸出電壓值、電流值、工作狀態、設置參數等，MP系列模塊默認斷電后記憶最后一次設定參數。

MD、MF、MP系列電源模塊具有以下特點：

★ 輸入級設計有差模、共模濾波電路、緩啟動電路、欠壓檢測電路；

★ 體積小、功率密度高；

★ 產品可在-40℃~+55℃溫度范圍內可靠、穩定工作；

★ 具有恒壓恒流兩種工作模式；

★ 產品電壓調節范圍寬；

★ 產品電流調節范圍寬；

★ 具有溫控風扇；

★ 保護功能完善，具有過溫保護功能、過流保護、過壓保護等保護功能。

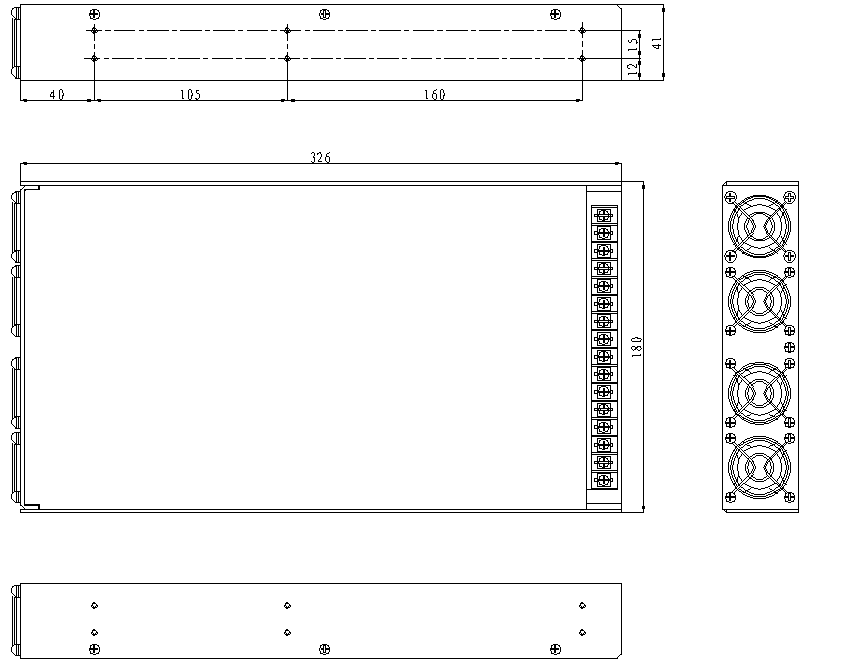

結構尺寸

電氣指標

型號		3000-24	3000 -36	3000 -48	3000 -60	3000 -360
直流輸出特性	調電壓范圍	2.0-32V	2.0-40V	2.0~56V	2.0~68V	2.0~360V
	調電流范圍	0~125A	0~75A	0~62.5A	0~50A	0~8.3A
	出廠電壓	24±0.2V	36±0.2V	48±0.2V	60±0.2V	360±0.2V
	功率	3.0kW	3.0kW	3.0kW	3.0kW	3.0kW
	效率	92%	92%	93%	93%	94%
	電壓調整率	0.5%	0.5%	0.5%	0.5%	0.5%
	負載調整率	0.5%	0.1%	0.1%	0.1%	0.1%
	紋波與噪聲_最大	80mV	80mV	80mV	80mV	300mV
輸入特性	輸入電壓	AC220V±20% 、50±5 Hz（AC115V±20%輸入需定制）。
	輸入電流	不大于6A，浪涌電流不大于10A。
	安全性	漏電流3mA(240VAC)。
		絕緣電阻不小于200MΩ(500VDC)。
		耐壓：輸入對輸出1.5kV；輸入對機殼1.5kV；輸出對機殼0.5kV。
其他	保護	過溫保護（截止）；過流保護（恒流）；過壓保護（截止）
	環境	工作溫度：-40℃~+55℃（10%~95%RH）；貯存溫度：-40℃~+60℃（10%~95%RH）。
	尺寸、重量	MD系列：重量≤1.5kg；結構尺寸22610841（長寬高，mm）參見 “600W模塊尺寸-A”； MF系列：重量≤1.8kg；結構尺寸22610841（長寬高，mm）參見“600W模塊尺寸-B”； MP系列：重量≤1.8kg；結構尺寸22610841（長寬高，mm）參見“600W模塊尺寸-B”；
	MTBF	200k hrs
